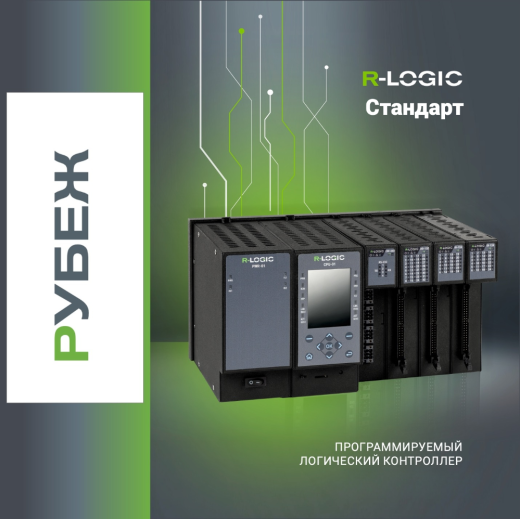

Полностью российская разработка компании «РУБЕЖ» – высокопроизводительный масштабируемый ПЛК для создания локальных систем автоматизации технологических процессов любой сложности. Оборудование позволяет снизить зависимость от зарубежных решений благодаря производству в РФ и наличию собственной среды разработки для написания прикладного программного обеспечения.
Ключевые особенности
- Отечественный процессор – работа на базе «Байкал» (CPU-01) или опционально RK3568 (CPU-02).
- Масштабируемость – от 1 до 10 шасси, до 128 модулей ввода-вывода и коммуникации.
- Резервирование – возможность горячего резервирования центрального процессора и резервированной шины передачи между ЦПУ и модулями расширения.
- Горячая замена модулей – без остановки технологического процесса.
- Полная гальваническая изоляция – цепь контроллера изолирована от всех каналов ввода-вывода и интерфейсов связи, изоляция также между отдельными каналами.
- Программирование по общепринятым стандартам – стандарт ГОСТ Р МЭК 61131-3 (FBD, ST, LD, SFC) в IDE собственной разработки R-Logic.Designer.
- Два исполнения корпуса – пластиковый (базовый) и металлический для объектов с повышенными требованиями к электромагнитной совместимости.
Технические характеристики CPU
|
Параметр |
CPU‑01 |
CPU‑02 |
|
Процессор |
«Байкал Т1000» (2 ядра, 1,2 ГГц) |
RockChip RK3568 (4 ядраCortex‑A55, 2,0 ГГц) |
|
ОЗУ |
2 ГБ |
4 ГБ |
|
ПЗУ |
NAND Flash 512 МБ + NOR Flash 16 МБ |
eMMC 16 ГБ |
|
Графический индикатор |
320×240, с кнопками навигации |
320×240, с кнопками навигации |
|
Переключатель режимов |
Стоп – Работа – Программирование |
есть |
|
Ethernet |
2 порта |
2 порта |
|
Дискретные входы/выходы (встроенные) |
6 / 4 |
6 / 4 |
|
Слот SD‑карты |
есть |
есть |
|
Часы реального времени |
ионистор |
ионистор |
Модули ввода-вывода и коммуникации
Аналоговые модули
-
AI-116 – 16 каналов, унифицированные сигналы тока/напряжения, подключение активных датчиков.
-
AI-208 – 8 каналов, термопреобразователи сопротивления и термопары.
-
AI-416 – 16 каналов, ток 4–20 мА с поддержкой HART.
-
AO-108 – 8 каналов, формирование унифицированных сигналов напряжения и тока.
-
AO-408 – 8 каналов, ток 4–20 мА с поддержкой HART.
Дискретные модули
-
DI-124 – 24 канала дискретного ввода.
-
DO-132 – 32 канала дискретного вывода.
Коммуникационные модули
-
CP-12 – обеспечивает связь дополнительных шасси с процессорным.
-
CC-12 – взаимодействие со средой разработки и верхнем уровнем через TCP/IP.
-
CM-221 / CM-222 / CM-223 – внешнее подключение по интерфейсу Ethernet, обеспечивают обмен данным по протоколам в зависимости от типа модуля Modbus TCP, МЭК 60870-5-104, МЭК 61850.
-
CM-341 / CM-342/ CM-441 – внешнее подключение по интерфейсу интерфейсу RS-485, RS-232, обеспечивают обмен данным по протоколам в зависимости от типа модуля Modbus RTU, МЭК 60870-5-101.
-
CM-340 /CM-440 – приём/передача массивов байт без протокола по интерфейсу RS-485/RS-232.
Программное обеспечение R-Logic.Designer
Разработка и конфигурирование контроллеров выполняется в собственной среде программирования R-Logic.Designer. Среда полностью соответствует требованиям реестра Минцифры и работает под управлением ОС Linux. Пользователь может создавать прикладное программное обеспечение на языках стандарта ГОСТ Р МЭК 61131-3 — среди них FBD, ST, LD и SFC. В среде задаётся тип и состав оборудования, стартовая конфигурация модулей и портов ввода-вывода, период исполнения задач. Доступен мониторинг текущего состояния переменных и портов в режиме реального времени при ПНР, настройка коммуникационных интерфейсов и информационных протоколов, включая Modbus TCP, Modbus RTU, OPC UA, MQTT, HTTP и SNTP.
Области применения ПЛК R-Logic Стандарт
-
Нефтяная и газовая промышленность
-
Металлургия
-
Водоснабжение и водоотведение
-
Пищевая промышленность
-
Химическая промышленность
-
Горнодобывающая промышленность
-
Промышленная автоматизация и объекты критической инфраструктуры
Качество и надёжность
-
Собственный испытательный центр компании «РУБЕЖ».
-
Тесты при экстремальных температурах, влажности, запылённости.
-
Лаборатория механических воздействий (вибропрочность).
-
Лаборатория электромагнитной совместимости (помехоустойчивость и помехоэмиссия).
-
Оборудование включено в реестр Минпромторг.
-
ПО R-Logic Designer и встроенное ПО модулей включено в реестр Минцифры.
